    SFP+ DAC高速线缆部署注意事项

    随着网络综合布线的普及，光纤线缆作为高带宽、高安全的数据传输介质被广泛应用于各种大中型网络之中，但是，由于光纤线缆解决方案造价昂贵，因此在某些情况下，铜芯高速线缆仍然发挥着重要的作用，如SFP+ DAC高速线缆是10G数据中心短距离传输应用的高性价比解决方案。接下来，本文将围绕SFP+ DAC高速线缆展示如何选购SFP+ DAC 高速线缆及其部署注意事项。

    什么是SFP+ DAC高速线缆

    SFP+ DAC高速线缆是采用无源式双轴电缆组件，并直接连接到SFP+连接器，具有功率低、成本低和延时低的优势。SFP+ DAC高速线缆是现代数据中心短距离高速万兆以太网应用的最佳选择。因为它的最大传输距离为10米，因此常用于机架内和机架间短距离连接:包括架顶式交换机与机架内或相邻机架内的服务器和存储设备的互连。

    购买SFP+ DAC高速线缆的注意事项

    合格的SFP+ DAC高速线缆具有较高的可靠性和稳定性。以下是购买SFP+ DAC高速线缆时需要注意的一些问题。

    (1)SFP+ DAC高速线缆的兼容性

    由于使用OEM或品牌供应商提供的SFP+ DAC高速线缆的成本较高，因此用户更倾向选择采用了相同行业标准制造的兼容SFP+ DAC高速线缆。但是，如果您想要获得具有品牌品质的SFP+ DAC高速线缆，选择值得信赖的供应商很重要。

    (2)了解SFP+ DAC高速线缆产品信息

    为确定网络系统能够稳定且高速运行，您应该充分了解SFP+ DAC高速线缆是否通过ROHS等认证体系，存储温度和MSA是否符合规定。

    (3)SFP+ DAC高速线缆线规的选择

    购买SFP+ DAC高速线缆还需要考虑的一个重要因素就是线规。SFP+ DAC高速线缆有多种线规，如：24AWG、28AWG和30AWG，在选择线规时请记住：距离越长，线规评级应该越低。

    关于部署SFP+ DAC高速线缆的常见问题

    (1)如何选择无源SFP+ DAC高速线缆与有源光缆

    无源SFP+ DAC高速线缆不包含电气元件，因此几乎不需要电源即可工作。相反，有源光缆需要直流电源才能将信号处理电路集成到其内置连接器中，使用成本更高。因此，当距离不超过7米时，建议使用无源SFP+ DAC高速线缆；当距离超过7米时，使用有源光缆更为合适。

    (2)在Cisco交换机上能否使用兼容SFP+ DAC高速线缆

    能，就像兼容光模块一样，兼容SFP+ DAC高速线缆会采用与思科高速线缆相同的行业制造标准，同时每一条合格的SFP+ DAC高速线缆将与思科设备进行测试，以保证网络的正常运行。购买可靠的制造商所提供的SFP+ DAC高速线缆，您可以买到品牌品质的产品，同时还能节省成本。

    (3)可以在SFP端口中使用SFP+ DAC高速线缆吗？

    SFP+ DAC高速线缆可以向后兼容SFP端口，能确保网络的正常工作。但是，SFP DAC高速线缆与SFP+ 端口不兼容，SFP DAC高速线缆可插入SFP+ 端口，但不适用于10Gb/s数据传输速率。

    如何在数据中心部署SFP+ DAC高速线缆？

    SFP+ DAC高速线缆是用于实现短距离的高速互联通信的连接线缆，在数据中心和服务器机房中被大量采用。为了让您顺利使用SFP+ DAC高速线缆，下面为您展示应如何在数据中心部署SFP+ DAC高速线缆。

    （1）事先计算SFP+ DAC高速线缆的长度

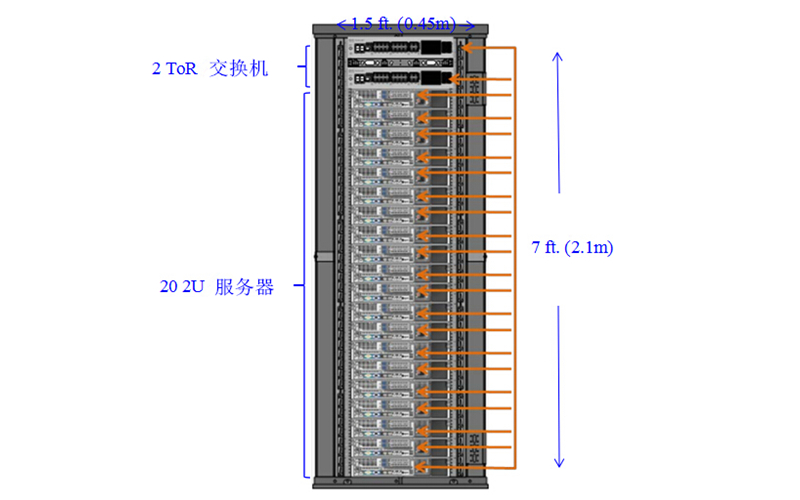

    当您要在一个84英寸、45RU的机柜内部署SFP+ DAC高速线缆时，保守估计从机柜顶部到底部的线缆长度约为7英尺（2.1m），上下两个相邻端口间的线缆长度约为1.5英尺（0.45m）。如果一个机柜上有2个架顶式（ToR）交换机、20个2U SFP+网卡的服务器，那么需要的SFP+ DAC高速线缆最长应为2.1+2×0.45≈3m。此时，您购买3m的SFP+ DAC高速线缆即可。
    SFP+ DAC高速线缆的长度

    （2）不要超过SFP+ DAC高速线缆的弯曲半径

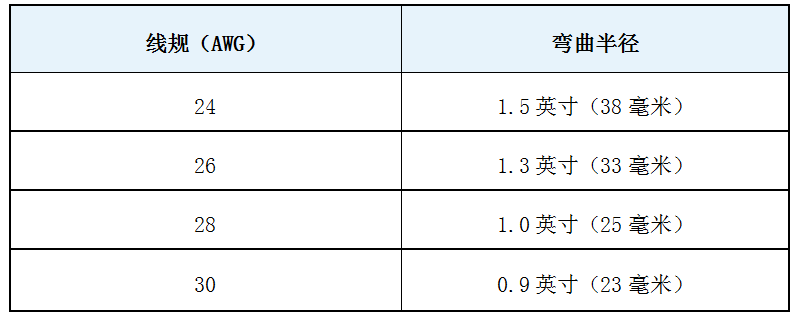

    当部署SFP+ DAC高速线缆时，请确保线缆在最小弯曲半径标准内，根据美国线规，不同的SFP+ DAC高速线缆都有不同的最小弯曲半径。下表展示了不同线规的SFP+ DAC高速线缆的最小持续弯曲半径。
    SFP+ DAC高速线缆的弯曲半径

    （3）使用管理工具保护您的SFP+ DAC高速线缆

    为了防止SFP+ DAC高速线缆因承重过大而下垂，使用线缆管理或应力减轻工具十分有必要。应力减轻工具不仅能保证SFP+ DAC高速线缆的弯曲半径维持在正常范围之内，而且有利于线缆的路径整齐有序，同时，使用束线带等线缆管理工具可以将高速线缆线束捆扎到应力减轻工具上，有利于固定线缆。

    总结

    SFP+ DAC 高速线缆的特点是低损耗、高效节能与低成本，能满足传输速率、可扩展性和可靠性不断增长的布线需求。更多高速线缆内容请关注：短距离高速传输省钱王——DAC高速线缆到底靠不靠谱？
