千兆光转电模块/万兆光转电模块是什么?光转电模块怎么用?

近年来在数据中心机房中随处都能见到光转电模块的踪迹,例如大型企业综合布线系统、高效网络系统以及监控系统中,光转电模块是什么?本文将以千兆光转电模块和万兆光转电模块为例为您详细讲述光转电模块怎么用。

光转电模块是什么?

光转电模块也被成为电口模块,其接口类型为RJ45。光转电模块是一种支持热插拔的模块,封装类型有SFP、SFP+、GBIC等。光转电模块根据速率的不同被分为百兆光转电模块、千兆光转电模块、万兆光转电模块以及自适应光转电模块,其中千兆光转电模块与万兆光转电模块应用最为广泛。

1.千兆光转电模块简介

千兆光转电模块(即1000Base SFP电口模块)顾名思义其传输速率为1000Mbps,被广泛应用于千兆以太网中。千兆光转电模块与千兆光模块不同的是:千兆光转电模块的一端采用的是电口(RJ45),其接口连接的是网线;而千兆光模块的一端采用的是光口,其接口连接的是跳线。千兆光转电模块具有良好的导通性能,且带有自锁功能,能有效防止连接网线松动脱落。

2.万兆光转电模块简介

万兆光转电模块(10G SFP+电口模块)顾名思义其传输速率为10G,此模块专为高速通信链路而设计,相对于普通光模块来说,万兆光转电模块的功耗是普通光模块的二分之一,且性能稳定,可通过网线实现10G的传输网络,被广泛应用万兆以太网中。
可能会有人问自适应光转电模块呢?自适应光转电模块是将10/100/1000Base三种速率集成到CMOS芯片上的模块,可应用于高速以太网和千兆以太网。百兆光转电模块这里就不做多说明,原理与千兆光转电模块和万兆光转电模块是一样的,随着数据中心的高带宽要求,未来百兆光转电模块将会慢慢淡出市场。

光转电模块怎么用?

经过上述介绍,相信您也发现了光转电模块与普通光模块不同的是光转电模块通过网线连接两台网络设备(如交换机、服务器、网络配线架等),那么光转电模块怎么用呢?下面将以千兆光转电模块和万兆光转电模块为例为您详细介绍。

1.光转电模块使用操作

▶ 首先将光转电模块从包装盒中取出,调整光模块方向(拉环与标签面向上,金手指面向下)。
▶ 然后将光转电模块轻轻地插入到交换机光插槽上,直到遇阻为止。注意观察指示灯是否亮起,若是亮起,则表示光转电模块已启动。
▶ 最后将网线插入到光转电模块的电口上,另一端连接网络配线架或服务器等设备即可。
友情提示:在使用光转电模块前,做好防静电准备工作,如戴上防静电手环等。

2.千兆光转电模块的使用方案

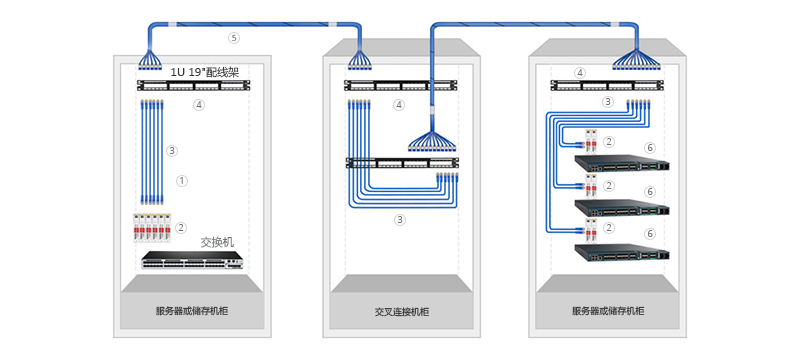

千兆光转电模块最常见的使用方式是用于两台服务器之间,这时候需要配备一台网络配线架,进行交叉式连接。具体连接使用方案如下图:
千兆光转电模块的使用方案

3.万兆光转电模块的使用方案

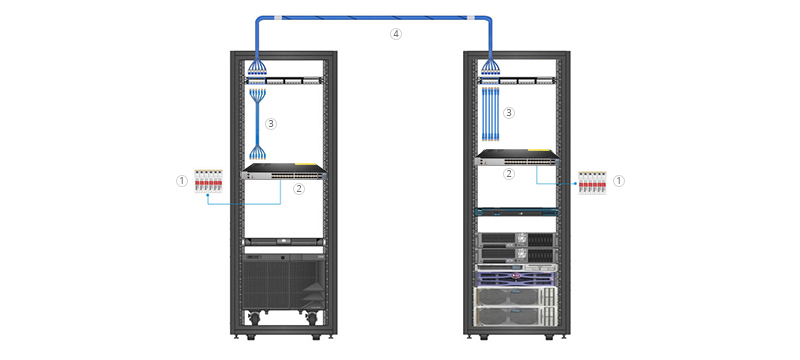

在数据中心布线时,万兆光转电模块经常被用于交换机与服务器之间,用来实现万兆传输网络。具体连接使用方案如下图:
万兆光转电模块的使用方案

光转电模块热门问答

Q:请问万兆光转电模块能与千兆光转电模块互连吗?
A:不能。在模块传输距离和波长都符合的情况下,由于万兆光转电模块的传输速率大大超出千兆光转电模块的速率要求,所以万兆光转电模块可以当做千兆光转电模块使用,但会产生资源浪费;反过来,千兆光转电光模块的传输速率远远达不到万兆光转电模块的速率要求,如果用千兆光转电模块替代万兆光转电模块的话,产生的负荷太大,这样容易把机器击穿,所以千兆光模块不能当做万兆光模块使用。
Q:请问千兆光转电模块的最大传输距离是多少?万兆光转电模块的最大传输距离是多少?
A:千兆光转电模块一般与Cat6网线连接,其最大传输距离是100m;万兆光转电模块一般与Cat6a网线连接,其最大传输距离是30m。
Q:请问千兆光转电模块与万兆光转电模块都支持热插拔吗?
A:支持,但请勿频繁操作,否则会影响光转电模块的使用寿命。
Q:选购光转电模块时需要注意什么?
A:第一,光转电模块的兼容性;第二,光转电模块的传输速率及传输距离;第三,光转电模块的工作温度,一般商业温度为0~70℃,工业温度为-45~80℃;第四,光转电模块的使用寿命。另外光转电模块的品牌也很重要,这关系到售后服务,因此一定要选择正规的生产厂家。

总结

通过本文对千兆光转电模块与万兆光转电模块的详细介绍,相信您应该清楚的了解光转电模块以及光转电模块怎么用。
