SDI光端机是什么?如何工作?与SDI光模块如何搭配使用?

近年来,随着光纤通信系统传输器件技术和数字视频技术的快速发展,SDI光端机作为信号的传输终端得到了极大的发展,并在各个领域得到了广泛的应用,如视频监控领域。那么您真的了解SDI光端机吗?知道SDI光端机是如何工作的吗?与SDI光模块又该如何搭配使用?如何选购一台合适的SDI光端机?

一、SDI光端机是什么?作用是什么?

SDI光端机是一种采用串行数字接口(SDI接口)的光信号传输终端设备,其利用先进的非压缩数字高清视频和高速数字光纤传输技术将数字信号转换为光信号后在光纤上进行传输再恢复成电信号。SDI光端机根据接口类型及其传输速率的不同可分为SD-SDI光端机、HD-SDI光端机以及3G-SDI光端机三种类型,其中SD-SDI光端机采用标清串行数字接口,其传输速率为270Mbps;HD-SDI光端机采用高清串行数字接口,其传输速率为1.485Gbps;3G-SDI光端机采用3G-SDI接口,其传输速率为2.97Gbps。

二、SDI光端机工作原理介绍

SDI光端机可支持摄像机和监控室之间的双向通信。SDI光端机工作原理是将模拟视频信号进行A/D变换后和语音、音频、数据等信号进行复接,再通过光纤传输,其实简单点说就是监控设备(摄像机)采集的高清视频信号通过光端机发射端发送到监控室的光端机接收端,信号经过视频环出电路后转换成两路完全一致的信号并输出,输出端既可以连接显示器,也可以连接压缩转存设备,实现视频的分配;同时,监控室的控制器可以通过光端机向摄像机发送RS485控制信号来反向控制摄像机。

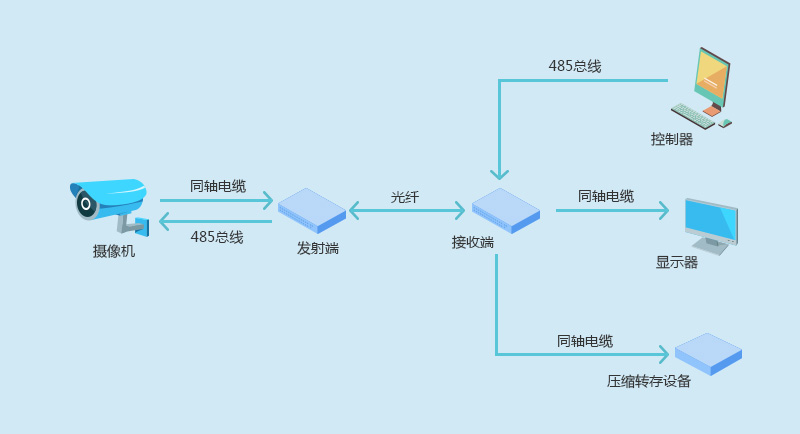

SDI光端机工作原理

三、SDI光端机应用:SDI光端机与SDI光模块如何搭配使用!?

由于光纤传输优势较大现已被广泛部署起来,与此同时SDI光端机的应用场合也变得更加广泛。目前SDI光端机一般应用于长距离视频和数据的传输,如在高速公路、银行、电力、电信等监控领域都要求对视频信号进行远程的传输,因此在监控领域需要利用SDI光端机将视频信号转化为数字信号通过光纤进行传输;同时SDI光端机在远程视频会议、远程教学、远程医疗、通讯等领域也有广阔的应用前景。那么SDI光端机在监控领域中该如何使用呢?与SDI光模块该如何搭配?具体方案如下:

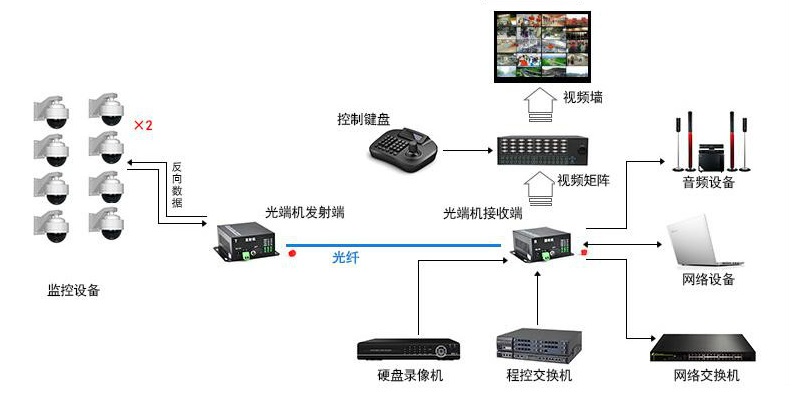

SDI光端机与SDI光模块如何搭配使用

四、SDI光端机如何选购?

由于目前SDI光端机国内外品牌众多、种类繁多,为方便用户选购一款合适的SDI光端机,现特为您整理出购买SDI光端机时需要注意的以下五点:

1.SDI光端机性能

在购买SDI光端机时一定要看四个重要的指标,一是信噪比,二是光功率,三是接收灵敏度,四是动态范围。其中信噪比越高表示音频质量越好(一般信噪比在60dB以上),其他指标这里不做多介绍了。

2.SDI光端机单模与多模之分

多模SDI光端机的传输损耗较大,一般只适合短距离的传输(传输距离在5km);而单模SDI光端机的传输距离可达20km,适合长距离传输。

3.SDI光端机对端口是否有保护作用

前端的光发射机一般都安装和应用在室外环境中,感应雷击等都有可能造成SDI光端机端口的损坏,而且在实际中,光发射机的整体损坏和返修率也是高于光接收机,因此SDI光端机对视频、音频、数据等端口设计保护电路是非常有必要的。

4.SDI光端机的应用拓展能力

由于未来将会接入多种业务,故购买时还需考虑SDI光端机的开关量以及以太网综合接入能力,看SDI光端机是否能实现系统平滑升级,扩充更多的业务。

5.SDI光端生产厂家

最后考察SDI光端机生产厂家的资质、信誉以及售后服务能力。资质、信誉良好的SDI光端机生产厂家可有效保证产品的售后服务质量。

总结

随着监控产业的快速发展以及光纤网络的普及,为SDI光端机带来了蓬勃发展的好机遇,未来数字传输将会成为主流,模拟传输方式仍然会持续发展,虽然可能会用存在一些短距离的传输,但日益增加的交通流量,对图像、声音和数据的综合传输要求只会越来越高,日后SDI光端机将会作为一种必采设备。
