高速线缆使用方法及注意事项

正确的使用方法以及几项注意小贴士,可以让高速线缆发挥最佳性能。

一、准备工作

为了防止高速线缆因静电放电遭到损坏,在安装或移除高速线缆时,必须保证戴好防静电腕带,注意要确保防静电腕带与皮肤接触,如果使用防静电手套,就要将防静电腕带套在防静电手套上。

二、安装高速线缆

将端接在高速线缆一端的接头取下防尘塞,拿起接头使之与机架上的端口处在一条直线上(注意接头的拉环在上);然后轻轻将接头水平推入到设备端口中,直至接头牢牢固定在端口内部。

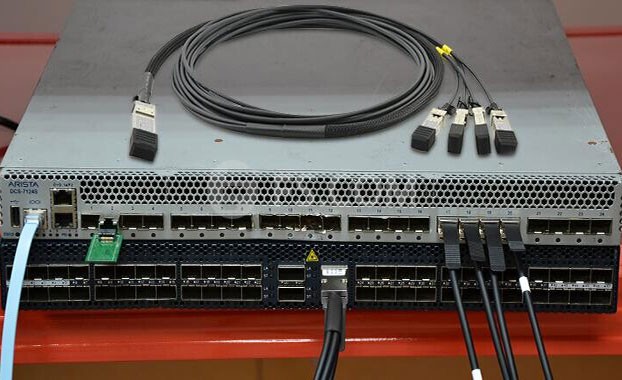

高速线缆安装

三、移除高速线缆

轻轻拉高速线缆的接头,直至其能够在端口中活动,握住高速线缆,朝水平向外的方向轻轻拉接头上的拉环,直至将接头拔出,拔出后盖上接头的防尘塞以防接头受到污染。

四、检查

执行设备上显示光模块接口的命令,确保高速线缆安装正确,如果高速线缆的相关信息显示正确,那么就安装成功了,如果信息显示错误,那么安装未成功,或者是高速线缆与设备不兼容。

补充说明

  • 1、高速线缆两端的“光模块”都不是真正意义上的光模块,它们是不带组件的,只能传输信号。当然,如果没有这些昂贵的光学元件,高速线缆本身的成本要低很多。因此,尽管使用相同的端口作为光模块接口,高速线缆在短距离应用中,可以有效节约成本,降低功耗。
  • 2、有源高速线缆与无源高速线缆的真正区别在于:有源高速线缆比无源高速线缆多了一个驱动芯片。往期文章回顾:什么是高速线缆?使用高速线缆有什么好处?
