并行光模块百科

随着并行光模块技术的发展，传输能力的提高，并行光模块的应用越来越广，现常用于40/100G以太网传输。

并行光模块的简介

并行光模块又被称为并行光收发器，它采用一种特殊的光通信技术，在链路两端发射并接收信号。并行光模块为了支持高速信号传输，采用了与传统光传输结构不同的并行光传输，它通常与小于300米的短距离多模光纤搭配使用。

并行光模块的技术介绍

1．并行光通信技术

并行光模块采用了并行光通信技术，为解决40/100G光传输提供了有效又节约成本的方案，下面将从连接方式和关键器件两个方面详细介绍并行光通信技术。

1)连接方式

在并行光学的信号传输中，双工传输以不同的方式被实现。由于链路两端的并行光模块中含有多个发射器和接收器，所以信号的发送和接收能通过多条通道完成，这使得并行光通信能够支持更高的速率。例如，40GBASE-SR4依赖物理介质的多模并行光学解决方案，它采用了八条光纤做成四个双工通道，每个通道支持10G以太网传输，A端的四个10G发射器与B端的四个10G接收器通过一条线缆相连，使得传输速率达到了40Gbps。

2)关键器件

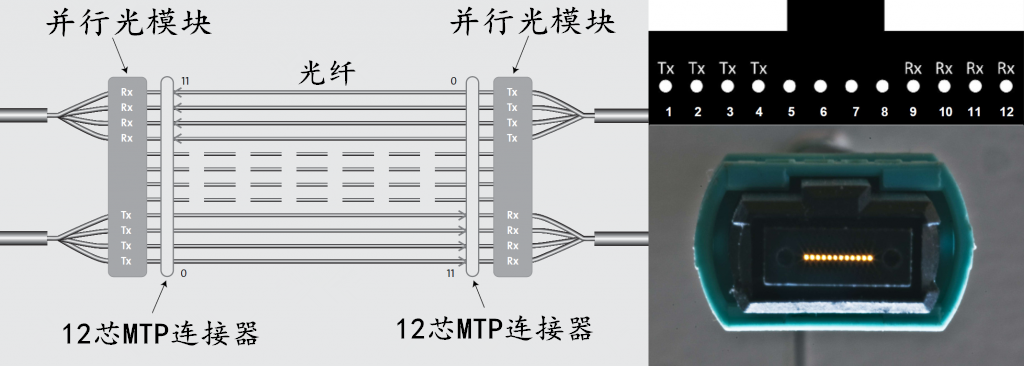

由于并行光通信使用多条光纤支持更高速率的传输，故它需要采用多芯连接器来支持更高数据传输速率，它内有12条光纤的MPO连接器被用于其他设备连接，其中MPO连接器是支持并行光通信关键技术之一。具体的连接方法如下（Tx表示发射器;Rx表示接收器）：

并行光模块的另一种补充技术——VCSEL（垂直腔表面发射激光器）光源，与边缘发射半导体激光器相比，VCSEL可将光集中输出，高效地将能量耦合到光纤内，而且VCSEL可批量生产，通过测试后切割成单独的装置，从而降低了激光器的成本，其优势是功耗低，光束质量好，发散度低，温度稳定性好，散斑噪声在列阵中较低等优势。

使用并行光模块搭建40G网络时，需要一对40GbE并行光模块与MTP跳线和主干线缆一起使用，同时，还需要两个MTP-MTP束状扇出型主干光纤跳线。每个链路有两条光纤跳线，两个MYP-MTP束状扇出型主干光纤跳线和一个24芯主干线缆，由于并行光模块只会使用8芯的MTP光纤跳线，所以两个MYP-MTP束状扇出型主干光纤跳线可以用于三条链路当中。
