什么是PON网络?PON原理最全解析

什么是PON网络?

什么叫PON:PON是无源光网络的简称,PON作为一种接入网技术,定位在常说的“最后一公里”,使用广泛。系统常由OLT、ODN、ONU等部分构成。

什么是FTTX:FTTX是fiber to the X的简称,是接入网中光纤通信网络的统称,X代表光纤线路的目的地。
221216pt1

PON网络

PON的基本原理

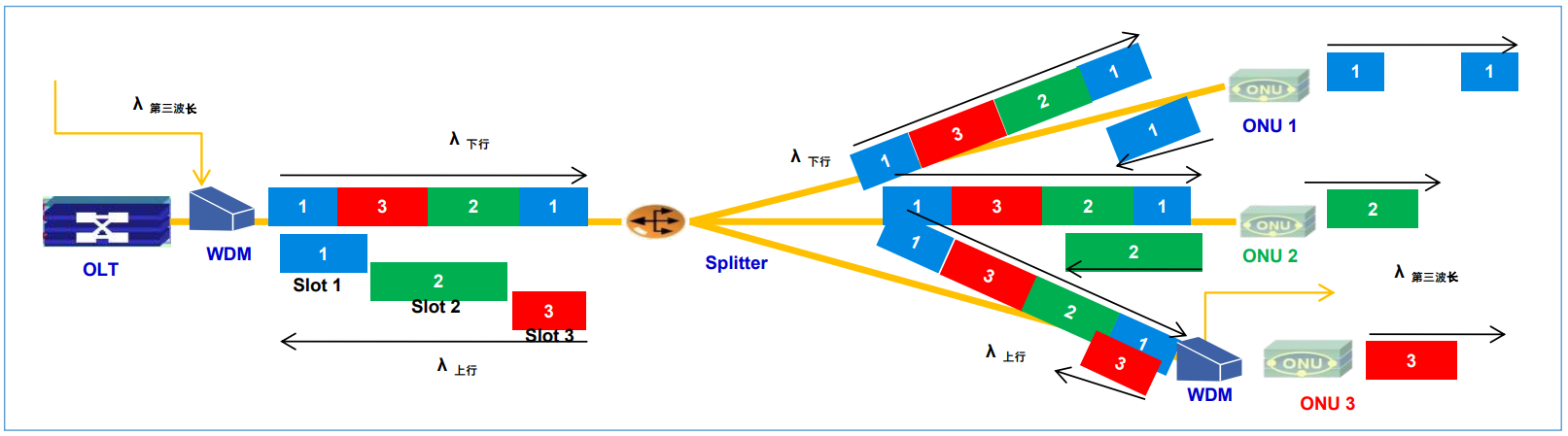

基本原理:OLT和ONU采用单纤连接,下行和上行链路分别采用不同的波长。

221216pt2

单纤双向,WDM波分

  • 下行波长:1490nm/1577nm
  • 上行波长:1310nm/1270nm
  • 第三波长:1550nm

速率等级

  • 1G、2.5G、10G、40G…
  • 上下行对称、非对称

下行基于广播

  • 连续发光
  • ONU标识

上行采用TDMA时分复用

  • 光突发模式
  • ONU与OLT同步,OLT控制ONU的传输时隙及带宽

原理简介:

PON下行数据流采用TDM(time-division multiplexing时分多路复用)广播方式传输,ONU完成注册后分配唯一的LLID;上行数据流采用TDMA(Time-Division Mutiple Access时分多址)方式传输。EPON OLT的下行数据在发出去之前,源都会加上一个LLID(15bit),这个LLID就对应着下面的某个ONU,当ONU收到数据后,在物度理层就判断LLID是否和自己的LLID相符合,如果符合,则接受它,如果不符合,则丢弃。而GPON通过下行GTC帧中PLOAMd里的ONU-ID(8bit)来区分不同的ONU数据。

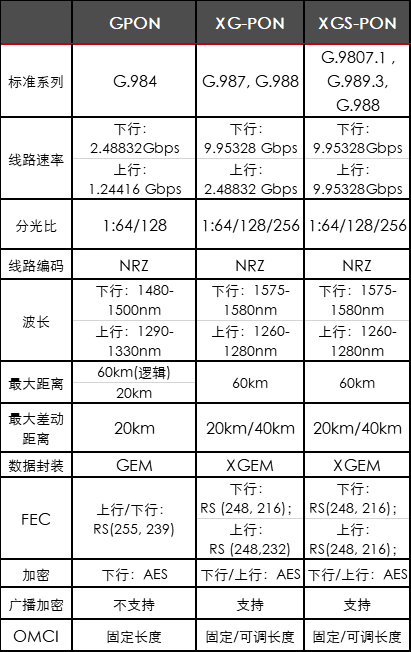

几种典型PON主要区别

221216bg

总结起来主要区别就是:

  • 上下行速率不同
  • 支持的最大分光比不同
  • 支持的距离不同
  • 上下行链路波长不同

Combo PON介绍

除了以上三种PON网络协议,常见的还有“Combo PON”,Combo PON是支持多种PON协议的PON网络,目前一般指XG(S)-PON&GPON的Combo PON。

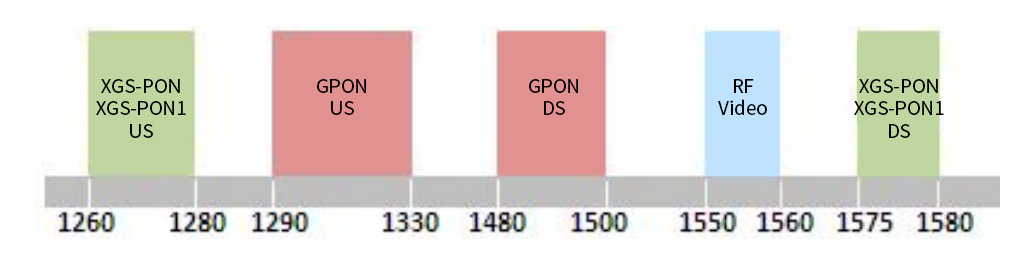

技术原理:
XGS-PON&GPON的Combo PON方案是一种内置合波方案,支持XGS-PON/XG-PON/GPON三模共存,业界也称之为“三速率Combo PON”,被业内公认是GPON向XGS-PON平滑升级的最佳解决方案。
221216pt4

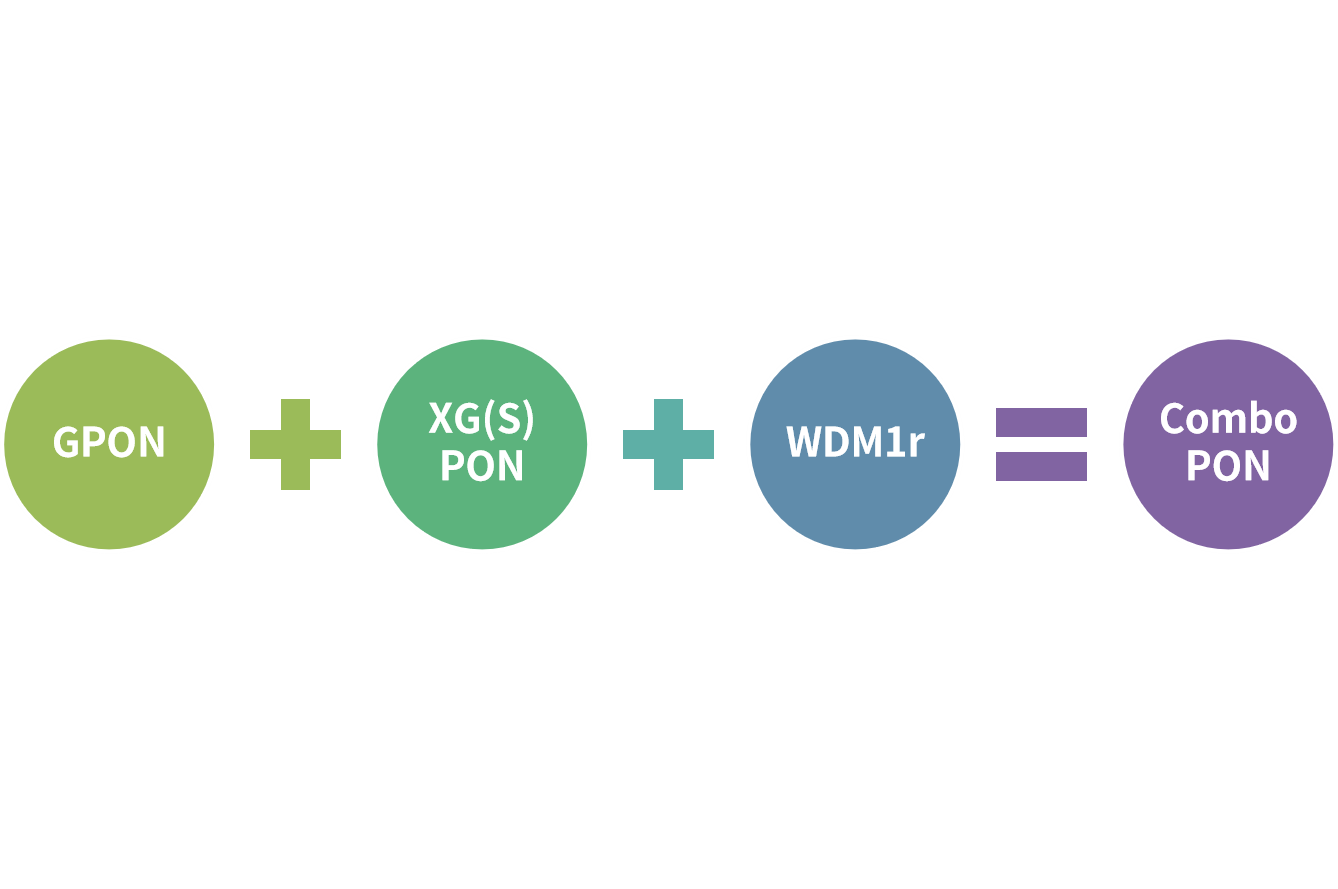

Combo PON技术实现了GPON和XG(S)-PON口二合一,GPON、XG(S)-PON和WDM1r光模块三合一。
221216pt5

优势:

  • 光功率一致,ODN无需改动
  • 平滑演进,保护投资
  • 终端统一编号,自动识别
  • 无需占用额外空间和资源

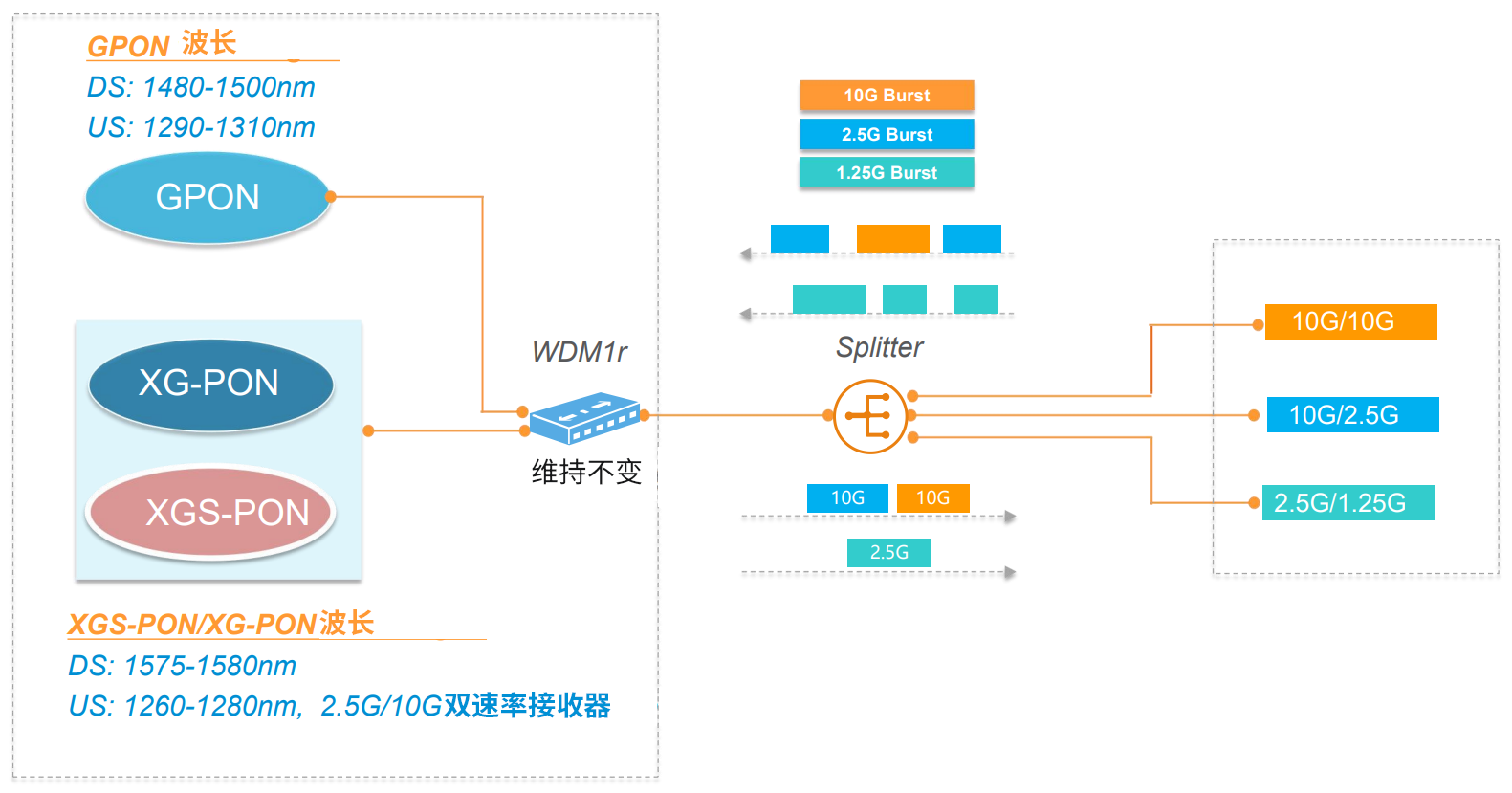

221216pt6

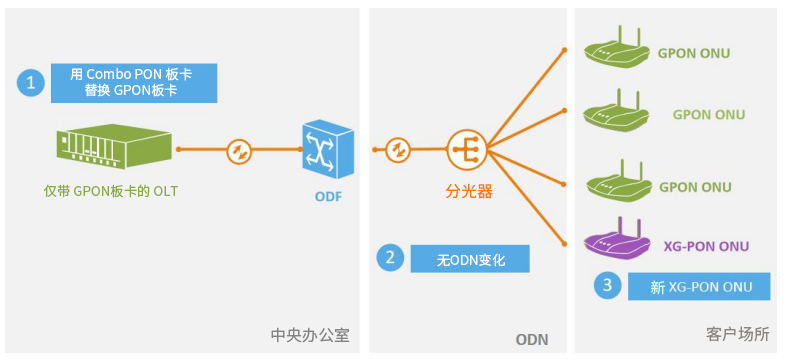

这不仅允许GPON和XG/XGS-PON OLT之间共存,还允许各代ONU之间共存,从而在不修改ODN的情况下实现平滑迁移。
221216pt8

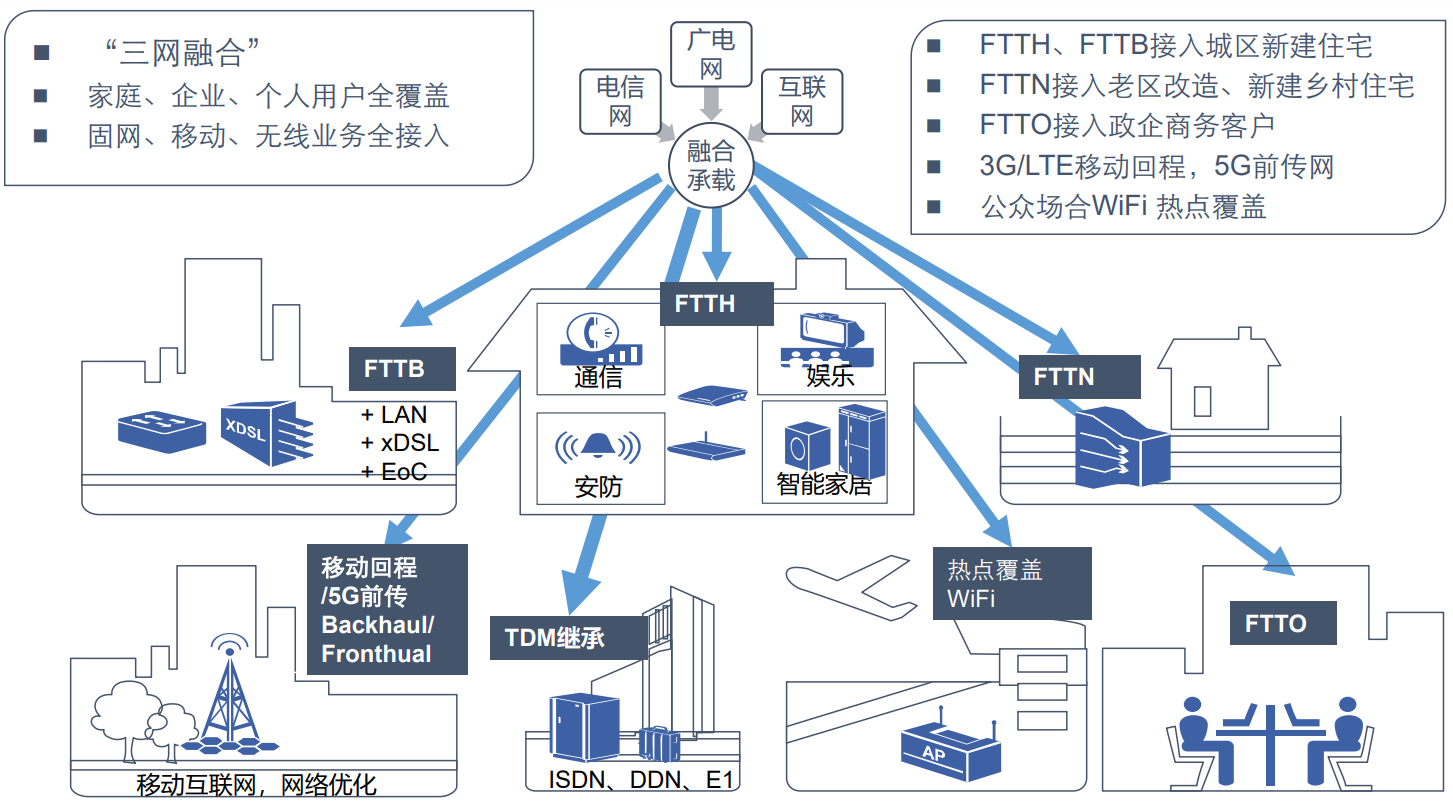

PON的典型应用场景

221216pt9

—— The End ——

名词释义:

  • PON——无源光网络
  • OLT——光线路终端
  • ODN——光分配网络
  • POS——无源光分路器
  • ONU/T——光网络单元/终端
  • 无源光网络的无源是指:所谓“无源”是指 (光配线网中) 不含有任何电子器件及电子电源,ODN全部由光分路器 (Splitter) 等无源器件组成,不需要贵重的有源电子设备。
    对称是指:PON网络中的对称是指OLT的PON端口提供的上行和下行速率是否相等,相等,则为对称。
    PON网络支持距离:OLT的PON口到ONU的光纤距离
