如何为不同的应用构建MTP/MPO布线系统?

随着40G和100G网络的普及,越来越多的数据中心、电信中心、企业甚至是校园都开始使用MTP/MPO布线系统,这种布线系统使用MTP/MPO光纤跳线、MTP/MPO光纤配线盒、MTP/MPO适配器和MTP/MPO适配器面板构建而成,并且它能够在为高密度布线提供无限可能性的同时大大节省网络部署时间。

MTP/MPO布线系统的所需设备

为了适应高速率网络的需要,MTP/MPO布线系统需要用到多种不同类型的设备来满足多种布线需求,以下是MTP/MPO布线系统需要用到的四种设备的介绍:

1、MTP/MPO光纤跳线

MTP/MPO光纤跳线由MTP/MPO和光缆组成,可以用于单模和多模应用中,光纤类型通常是OM3多模光纤或OM4多模光纤。令人惊讶的是,MTP/MPO光纤跳线有多种类型可供选择,根据光纤芯数可以将MTP/MPO光纤跳线分为8芯、12芯、24芯、36芯、48芯、72芯和144芯MTP/MPO光纤跳线这七种类型。根据是否有分支可以将MTP/MPO光纤跳线分为MTP/MPO主干光纤跳线和MTP/MPO分支光纤跳线。

2、MTP/MPO光纤配线盒

MTP/MPO光纤配线盒具有模块化设计、插入损耗低和部署灵活的特点,它通常部署在数据中心的高密度MDA(主配线区)和EDA(设备配线区)的ODF(光纤配线架)中,也可以将它安装在FHD系列机架式或壁挂式机箱内实现容量扩展。

3、MTP/MPO适配器

MTP/MPO适配器可以准确的连接两个连接器,广泛应用于光纤通信系统、局域网、广域网、光纤接入网和视频传输中,并且具有插入损耗低、互换性好和耐高温等优点。

4、MTP/MPO适配器面板

MTP/MPO适配器面板采用标准化插孔(RJ)闩锁结构,可实现各种预端接产品的互联,完成光纤的接入及端口输出,并且可以帮助您提高端口密度,为您的网络提供经济实惠的紧凑型解决方案。此外,还具有MTP/MPO适配器面板还有4端口、6端口、8端口和12端口这几种类型可供选择。

MTP/MPO布线系统的应用实例

1、数据中心SAN(存储局域网)

MTP/MPO即插即用模块已广泛应用于数据中心,如支持数百个光口的骨干产品。因此,单个机柜必须保持大量的光学互连和跳线。由于SAN需要高密度和模块化布线,便于重新配置,MTP/MPO即插即用模块非常适合满足这些基础设施的要求。数据中心SAN的MTP/MPO布线实例

2、主机托管数据中心

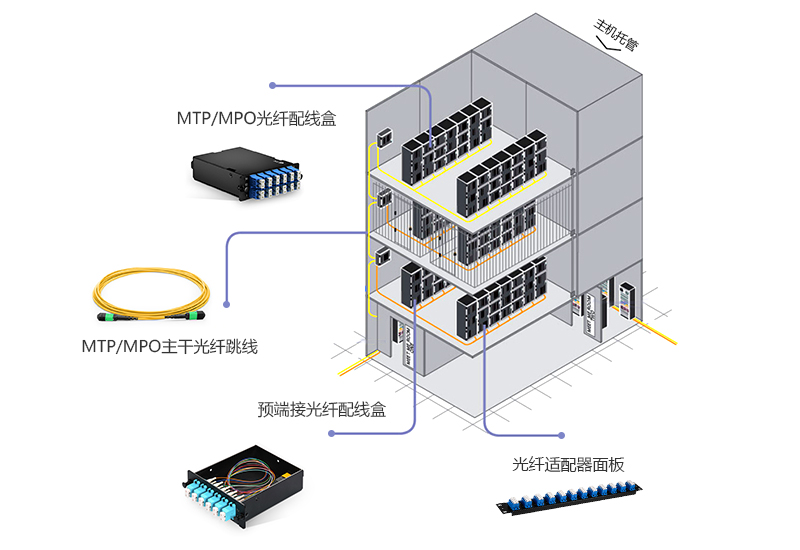

主机托管数据中心的客户和新服务对于网络的扩展性和灵活性要求要求比较高,而超高密度MTP/MPO布线系统因其具有灵活性高、扩展方便等优势而备受主机退关数据中心的青睐。主机托管中心的MTP/MPO布线实例

3、企业网/校园网

超高密度MTP/MPO光纤配线盒也广泛应用于企业网或校园网中,它其中一个亮点就是即插即用。安装快捷方便,不需要专业的光纤知识。也可以应用传统的拼接安装技术。有各种光纤跳线类型,包括紧急缓冲器,松套管,微光纤跳线等。3-2

4、电信中心办公室

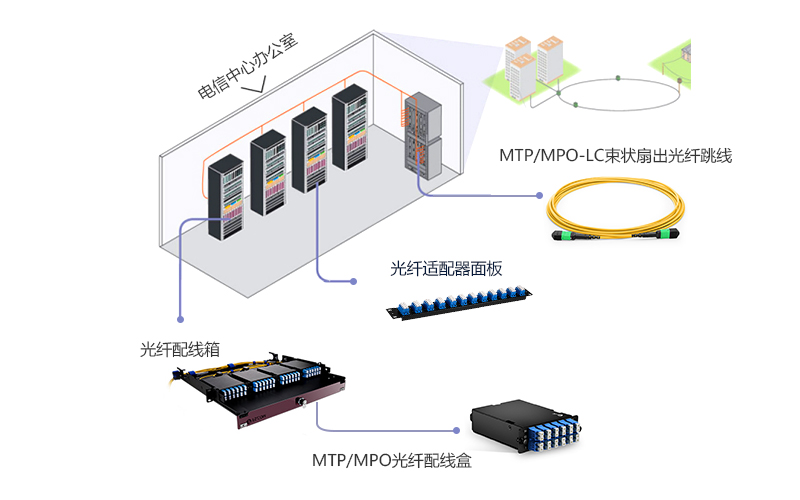

MTP/MPO布线系统具有大容量和的特点,因此非常适合用于高密度机架中来提升空间利用率。模块化光纤配线箱预先端接或具有MTP/MPO端口,以改进重新配置。此外,它们可以安装传统安装技术的接头管理。电信办公室的MTP/MPO布线实例

结束语

MTP/MPO布线系统不仅能够大大节省布线空间,还能够简化布线流程、方便管理线缆,因此,MTP/MPO布线系统是适用于高密度应用的完美解决方案。虽然构建MTP/MPO布线系统在初期会花费比较大的成本,但从长远来看,对您的网络部署来说绝对是一个明智而又极具成本效益的决策。
