如何使用单纤双向CWDM复用/解复用器

在粗波分复用(CWDM,Coarse Wavelength Division Multiplexing)系统中,主要有两种CWDM复用/解复用器:双纤双向CWDM复用/解复用器和单纤双向CWDM复用/解复用器。其中,双纤双向CWDM复用/解复用器采用两根光纤进行光信号的发送和接收,而且在两根光纤上传输的光信号的波长相同;而单纤双向CWDM复用/解复用器只使用一根光纤进行光信号的发射和接收,因此光纤上的发射光信号和接收光信号必须采用不同的波长进行传输。单纤双向CWDM复用/解复用器通常用在只有一根光纤的光纤扩容应用。

单纤双向CWDM复用/解复用器

关于单纤双向CWDM复用/解复用器

单纤双向CWDM复用/解复用器通常只有一个线路端口(如上图),但是,还有一些单纤双向CWDM复用/解复用器仍采用双工线路端口,但是只有一个接口在工作,例如FMU单纤CWDM复用/解复用器,尽管其配置的是双工线路端口,但实际上只有一个接口在工作,另一个接口下面则标注的是“N/A”,意为“不可用”:

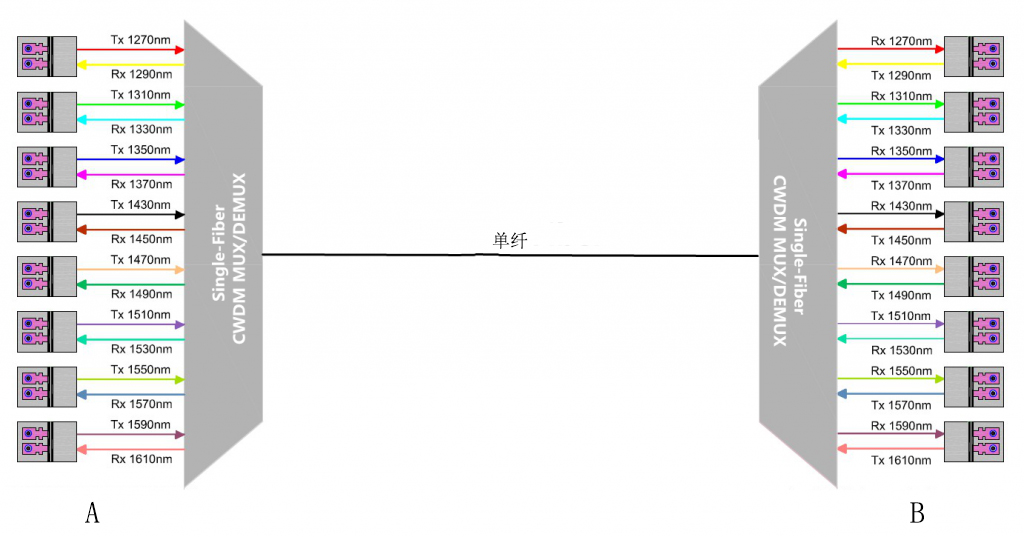

下图是单纤双向CWDM复用/解复用器的工作原理图,图中一共使用了16种波长来实现8种光载波信号在一根光纤上的传输,其中,A端的发射光信号波长和B端的接收光信号波长一致,B端的发射光信号波长和A端的接收光信号波长一致。

单纤双向CWDM复用/解复用器的工作原理图

如何为单纤双向CWDM复用/解复用器选择光模块

由于单纤双向CWDM复用/解复用器上波长的特殊性,很多人会为应该使用什么样的光模块产生困惑。事实上,为单纤双向CWDM复用/解复用器选择光模块时应该以光信号的发射波长为主。以上图为例,A端1270nm波长为发射光信号,那么对应端口应使用1270nm CWDM光模块,而B端的发射光信号为1290nm,则相应端口应使用1290nm CWDM光模块。
