光纤到户(FTTH)引入光缆布线解决方案

随着光纤到户(FTTH)的普及,传统的铜缆已经逐渐被光缆替代。过去,光缆通常用在室外用来扩展铜网的覆盖范围,现在,由于人们对带宽的需求越来越高,光缆入户已经成为未来的发展趋势。在光纤到户(FTTH)网络中,引入光缆是一种十分必要的光缆类型,它是指光缆分支点到用户接入点之间的光缆。

关于光纤到户(FTTH)引入光缆

引入光缆的作用在于将主干光缆中的一部分光纤引入到用户接入点,其主要特点有:敷设的距离较短,一般不会超过1 km;光缆的纤芯数不大,一般小于24芯,用于将主干光缆中的光纤分配到稀疏分布的终端用户;光缆极易分纤接续,以提高施工效率。

光纤到户(FTTH)引入光缆布线

引入光缆的敷设环境主要有两种:地下布线和架空布线。其中,地下布线又分为管道敷设和路面开槽浅埋敷设;架空布线是利用电线杆将引入光缆引入到终端用户家中。无论采用哪种敷设方式,都应使用预端接引入光缆,以实现快速布线和连接。

光纤到户(FTTH)引入光缆的种类

根据敷设环境的不同,光纤到户(FTTH)引入光缆可以分为管道光缆、直埋光缆和架空光缆:

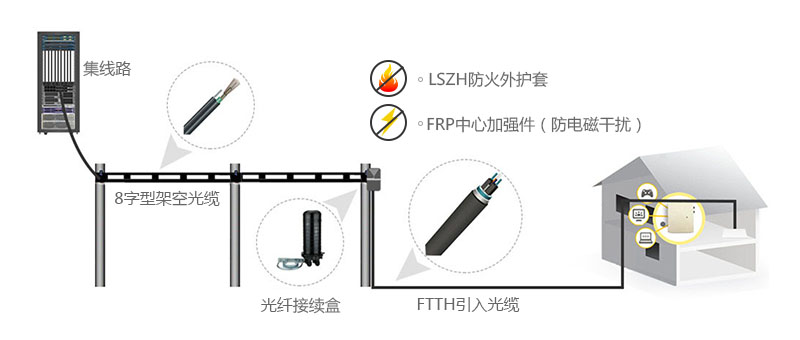

管道光缆

顾名思义,管道光缆即直接安装在管道中的光缆,这种光缆一般采用非金属内/外护套,有的还配备有双层护套:一层低烟无卤(LSZH)内护套和一层PE外护套。管道光缆采用1-36根纤芯的设计(常见的是12芯),通常为松套管、小型护套等结构。

管道光缆

直埋光缆

直埋光缆一般有两种:非金属直埋光缆和铠装直埋光缆。铠装直埋光缆的优点是坚固耐用,抗鼠咬虫蛀,但是价格稍高。非金属直埋光缆的价格要便宜的多,而且现在许多非金属直埋光缆的坚固程度几乎可以和铠装直埋光缆媲美。直埋光缆内的纤芯数从1-12不等,较为常见的是2-4芯直埋光缆。

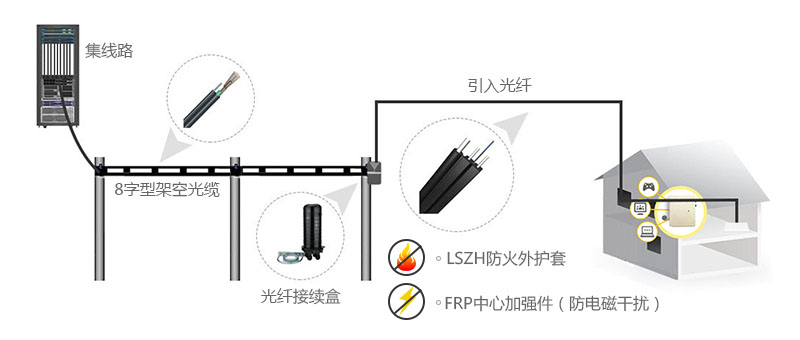

架空光缆

现在市场上的一些架空光缆可以说是馈线光缆或配线光缆的延续,例如光纤复合架空地线(OPGW)和全自承式光缆(ADSS),其中,光纤复合架空地线(OPGW)主要用来进行电源线连接。此外,架空光缆还包括8字型光缆、蝶形光缆等,这些光缆都配置有加强元件,结构紧凑、尺寸小巧,适合用在电杆-电杆、电杆-楼宇之间以自承的方式架空敷设。架空光缆内的纤芯数从2-48不等,通常为松套管、小型护套等结构。架空光缆
