双工LC连接器大合集

双工LC连接器是连接SFP光模块的连接器,广泛应用于局域网和数据中心的光纤互连应用。但是,随着时代的发展,人们已经研发出多种双工LC连接器的变体,本教程将详细介绍多种多样的双工LC连接器。

标准双工LC连接器

标准双工LC连接器即第一代双工LC连接器,由朗讯科技研发。这种连接器采用操作方便的模块化插孔(RJ)闩锁机理制成,其所采用的插针和套筒的尺寸是普通SC、FC等连接器所用尺寸的一半,为1.25mm。现在,标准双工LC连接器在多种光纤网络连接中都占据主导地位。

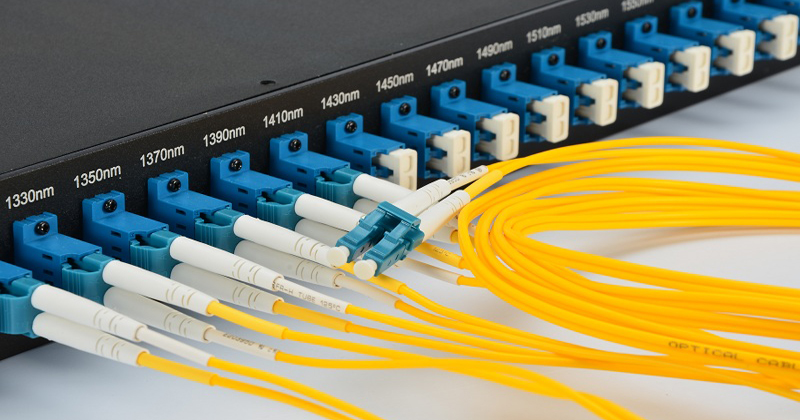

标准双工LC连接器

小型双工LC连接器

小型双工LC连接器是标准双工LC连接器的变体之一,它的结构和标准双工LC连接器的结构一样,唯一不同的是其插芯间的间距减少到了5.25mm(标准双工LC连接器插芯间的间距是6.25 mm)。小型双工LC连接器主要和小型SFP光模块一起使用,能提供更高密度的光纤连接。

双工LC Uniboot连接器

双工LC Uniboot连接器是一种两根光纤共用一个保护罩的设计,与其连接在一起的光缆是一根2芯光缆。与标准双工LC连接器相比,双工LC Uniboot连接器的结构更紧凑,是高密度布线应用的理想解决方案。

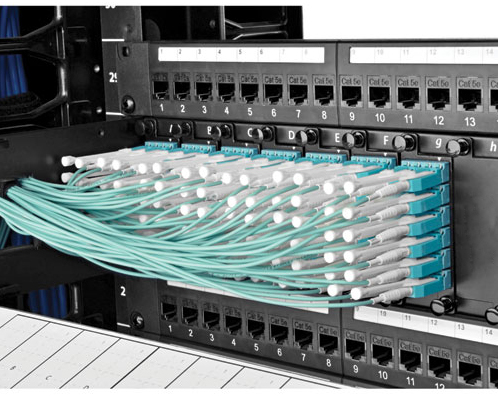

双工LC Uniboot连接器

需要注意的是,双工LC连接器的保护罩可以根据具体需求配置成不同的样式,除了标准LC连接器和双工LC Uniboot连接器的护套类型外,还有迷你型护套、BTW护套、短护套、45/90。角护套等。

高密度双工LC连接器

有过管理高密度布线系统经验的人都知道,要用手插拔适配器面板上的双工LC连接器不是一件容易的事,而且这种做法也不利于布线系统的稳定性。而如果使用高密度双工LC连接器进行布线,连接器的插拔则要容易得多,这是因为高密度双工LC连接器多了一个推拉条的设计,操作者只需要推拉该推拉条就能轻松实现连接器的插拔。 注意:一些高密度双工LC连接器也结合了双工LC Uniboot连接器的紧凑结构设计,更加适合高密度布线应用。

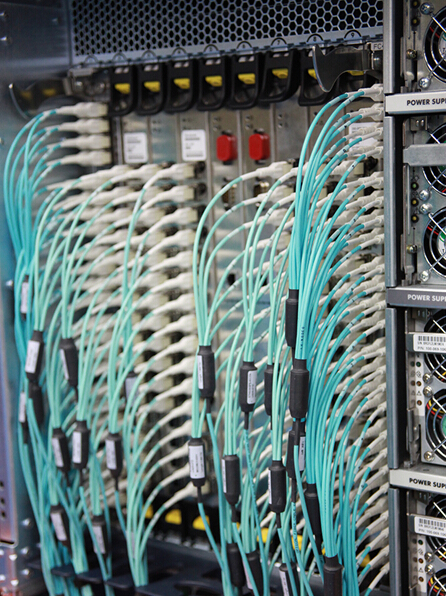

双工LC Uniboot连接器

双工LC锁扣连接器

双工LC锁扣连接器的颜色更加多样化,共有12种颜色,每一种颜色对应一种锁扣设计,因此只有统一颜色的双工LC锁扣连接器和适配器才能配对使用。这种双工LC锁扣连接器的设计能有效避免相似连接器之间的混插,在一定程度上对网络进行了物理隔离,因此,在数据中心网络的安全性中扮演重要角色。

双工LC锁扣连接器

结束语

本教程介绍了市场上常见的几种双工LC连接器的变体,随着技术的发展,双工LC连接器的变体将越来越多样化,无论双工LC连接器如何变化,我们应根据具体的应用选择最适合的双工LC连接器解决方案。
