用40通道DWDM复用/解复用器升级到500G

现在,企业网络对骨干光缆的需求已经远远超过了供给,平衡这种需求关系已经成为当务之急。解决这个问题最简单的方法是敷设更多的骨干光缆,但是,这也是成本最高的解决方案。因此,为了节省成本,时分复用(TDM,time division multiplex)、密集分复用(DWDM,dense wavelength division multiplexing)等技术应运而生。这些技术的原理都是将多路信号复用到一根光纤上进行传输,从而达到节省光纤资源的目的。其中,DWDM技术是目前十分受欢迎的一种波分复用技术。本教程将探讨如何用40通道DWDM复用/解复用器将网络升级到500G。

DWDM复用/解复用器—一种最节省光纤资源的解决方案

DWDM是一种用来在现有的光纤骨干网上提高带宽的激光技术,更确切地说,该技术是在一根指定的光纤中,多路复用单个光纤载波的紧密光谱间距,以达到用一根光纤传输多路信号的目的。这样,在给定的信息传输容量下,就可以减少所需要的光纤的总数量。DWDM复用/解复用器可以提供大容量、多样化的宽频服务,能让网路经营者在有效成本下将传输频宽提升至16、32、64甚至128倍。目前的DWDM复用/解复用器可提供16/20波或32/40波的单纤传输容量,最大可到160波,具有灵活的扩展能力。

DWDM复用/解复用器如何提高带宽?

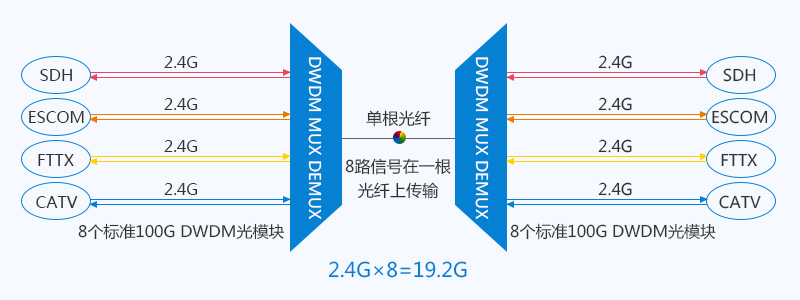

DWDM复用/解复用器能够在同一根光纤中,把不同的波长同时进行组合和传输。例如,它可以复用8个光纤载波,即在一根光纤中传输8路信号,这样传输容量就将从2.4Gb/s提高到19.2Gb/s(现在单个波长在单根光纤上的传输容量通常是2.4Gb/s)。DWDM复用/解复用器的一个关键优点是它的协议和传输速度是不相关的。基于DWDM的网络可以采用IP协议、ATM、SONET/SDH、以太网协议来传输数据,处理的数据流量在100Mb/s和2.5Gb/s之间。

DWDM复用/解复用器如何提高带宽?

用40通道DWDM复用/解复用器升级到500G

现在,与DWDM复用/解复用器一起使用的光模块通常是DWDM SFP+光模块,因此,每个波长的传输速率是10Gbps。这样,如果我们使用40通道的DWDM复用/解复用器,就能通过一对光纤达到400Gbps的传输速率。那么如何用40通道的DWDM复用/解复用器实现500Gbps呢?这就需要用到40通道DWDM复用/解复用器上的1310nm端口,该端口是一种额外增加的宽带光口,当40通道DWDM复用/解复用器上所有的端口都被占用后,可以通过1310 nm端口来连接光器件。

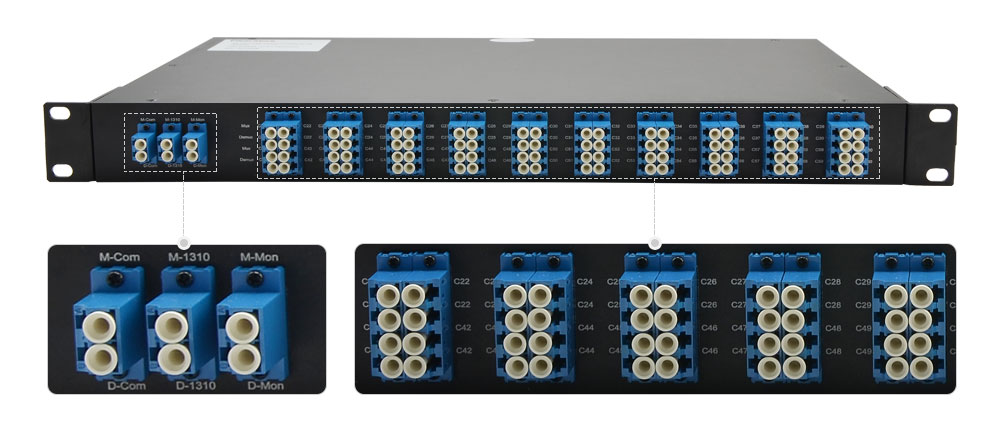

40通道DWDM复用/解复用器

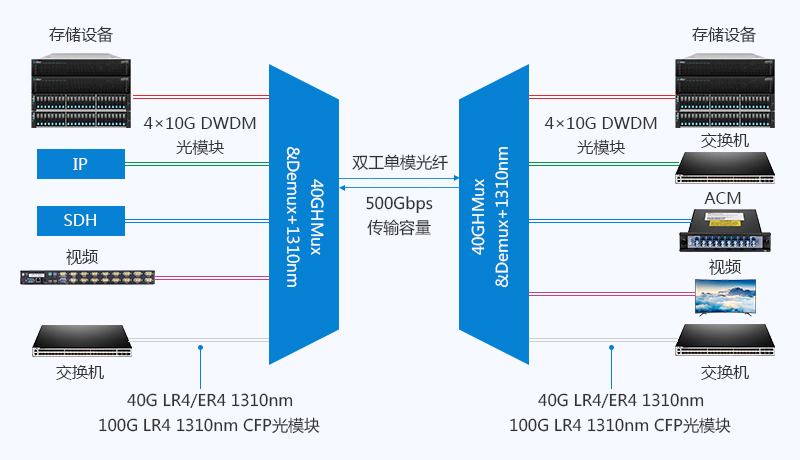

需要注意的是,与1310 nm端口连接的光模块的工作波长必须是1310 nm,例如40G LR4 1310nm QSFP光模块、40G ER4 1310nm QSFP光模块和100G LR4 1310nm CFP2光模块等。现在回到上一段提到的问题:如何用40通道的DWDM复用/解复用器实现500Gbps的传输速率?上文已经提到,40通道的DWDM复用/解复用器可以通过一对光纤实现400Gbps的传输速率,剩下的100Gbps我们可以通过1310 nm端口来实现,只需要用光纤跳线将1310 nm端口与终端设备(以太网交换机、路由器等)上的100G LR4 1310nm CFP2光模块连接在一起,整个DWDM系统就能实现500Gbps的传输速率。具体实例如下图:

用40通道DWDM复用/解复用器升级到500G

相关文章:无源DWDM系统VS有源DWDM系统
