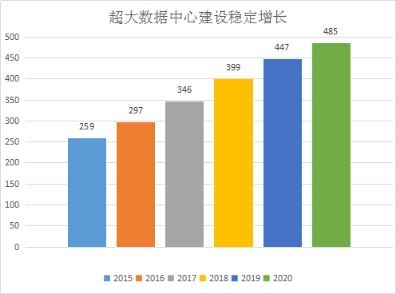

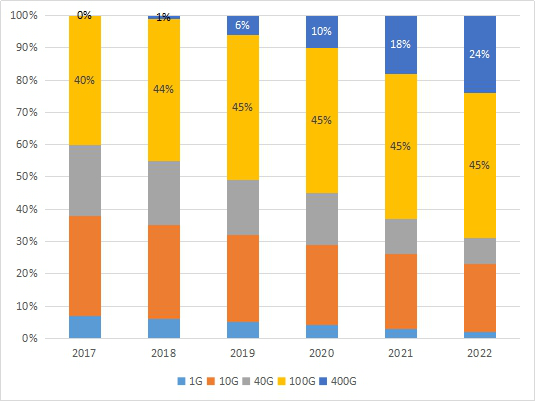

为什么需要400G光互连?
易飞扬400G光互连产品
- 采用可热插拔的QSFP-DD封装
- 8通道全双工收发一体模块
- 8通道850nm VCSEL激光器阵列和PIN光电探测器阵列
- 接收和发射通道内置CDR电路(DSP)
- 符合QSFP-DD MSA和IEEE 802.3cd 200GBASE-SR4以太网标准
- 最大速率高达425Gbps(8路50G PAM4)
- 最大功耗小于10W
- 通过多模光纤(MMF)传输距离最高可达70米(OM3)或100米(OM4)
- MPO24光口
- 工作温度范围从0到70摄氏度
- 电源电压3.3V
- 符合RoHS环保标准(无铅)
- 采用可热插拔的QSFP-DD封装
- 8通道全双工有源光缆(两端各一个400G QSFP56-DD模块)
- 8通道850nm VCSEL激光器阵列和PIN光电探测器阵列
- 接收和发射通道内置CDR电路(DSP)
- 符合QSFP-DD MSA、CMIS和IEEE 802.3cd 200GBASE-SR4以太网标准
- 最大速率高达425Gbps(8路50G PAM4)
- 通过OM3或OM4多模光纤(MMF)可以实现距离高达70米或100米的互连(线缆长度可定制)
- 每个QSFP56-DD模块的最大功耗小于10W
- 内置数字诊断功能
- 工作温度范围从0到70摄氏度
- 电源电压3.3V
- 符合RoHS环保标准(无铅)

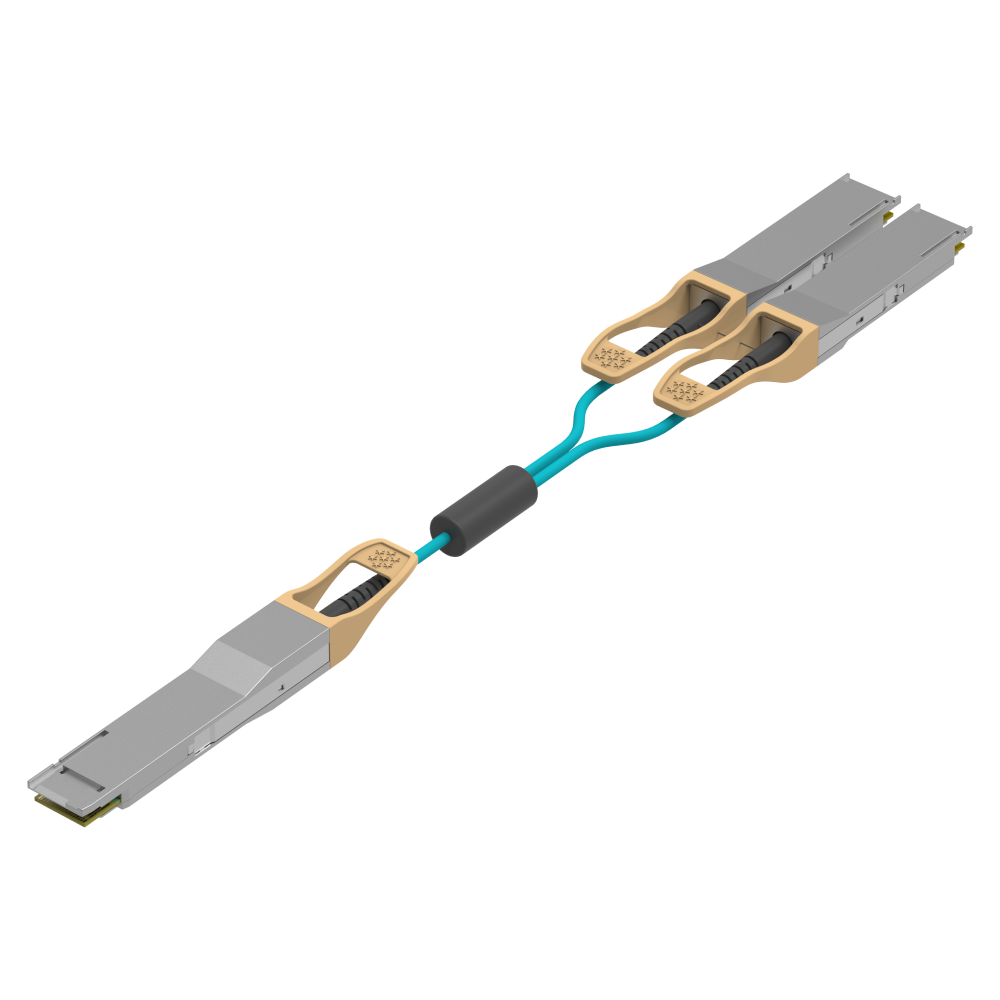

- 采用可热插拔的QSFP-DD封装
- 8通道全双工有源光缆(包含一个400G QSFP56-DD模块和两个200G QSFP56模块)
- 8通道850nm VCSEL激光器阵列和PIN光电探测器阵列
- 接收和发射通道内置CDR电路(DSP)
- 符合QSFP-DD MSA、QSFP56 MSA和IEEE 802.3cd 200GBASE-SR4以太网标准
- 最大速率高达425Gbps(8路50G PAM4)
- 通过OM3或OM4多模光纤(MMF)可以实现距离高达70米或100米的互连(线缆长度可定制)
- 400G QSFP56-DD模块的的最大功耗小于10W
- 每个200G QSFP56模块的最大功耗小于5W
- 内置数字诊断功能
- 工作温度范围从0到70摄氏度
- 电源电压3.3V
- 符合RoHS环保标准(无铅)

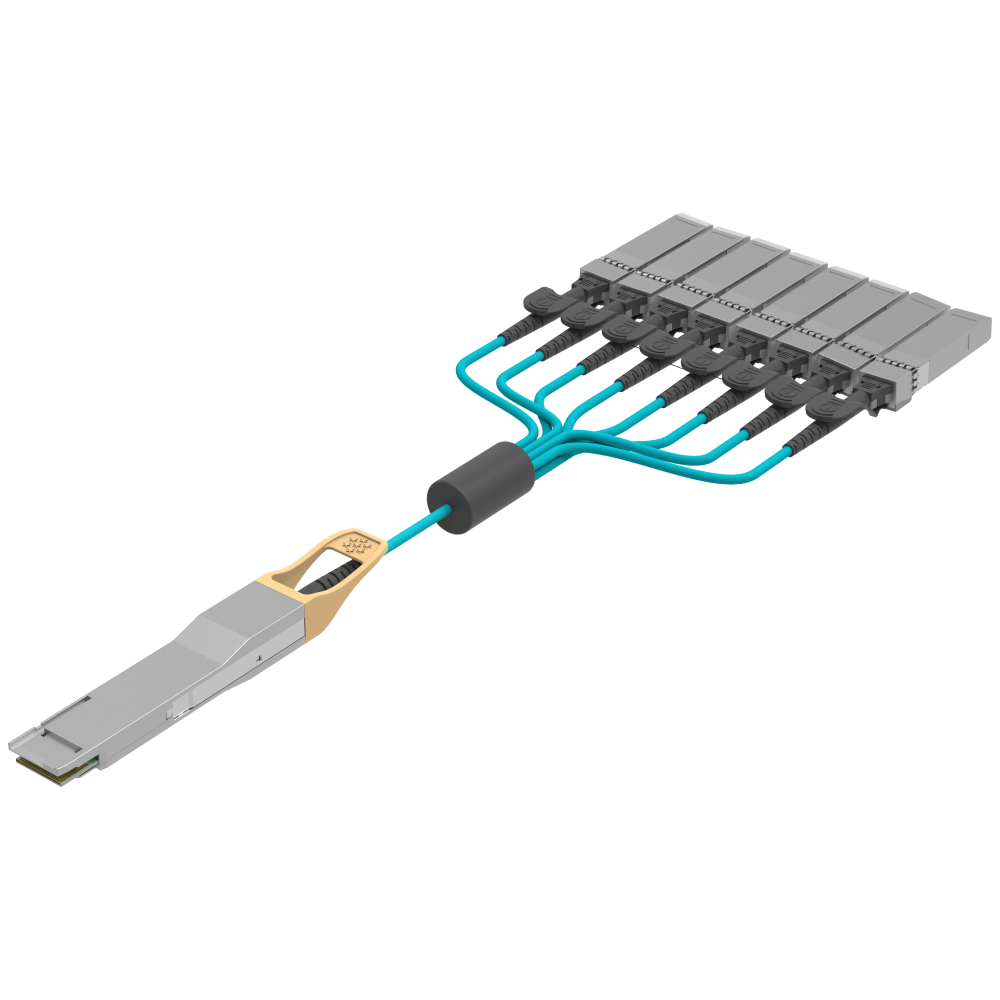

- 采用可热插拔的QSFP-DD和SFP56封装
- 8通道全双工有源光缆(包含一个400G QSFP56-DD模块和八个50G SFP56模块)
- 8通道850nm VCSEL激光器阵列和PIN光电探测器阵列(50G PAM4)
- 接收和发射通道内置CDR电路(DSP)
- 符合QSFP-DD MSA、SFP56 MSA、IEEE 802.3cd 200GBASE-SR4和IEEE 802.3cd 50GBASE-SR以太网标准
- 最大速率高达425Gbps(8路50G PAM4)
- 通过OM3或OM4多模光纤(MMF)可以实现距离高达70米或100米的互连(线缆长度可定制)
- 400G QSFP56-DD模块的的最大功耗小于10W
- 每个50G SFP56模块的最大功耗小于1.5W
- 内置数字诊断功能
- 工作温度范围从0到70摄氏度
- 电源电压3.3V
- 符合RoHS环保标准(无铅)
为什么易飞扬要选用QSFP-DD封装以及PAM4调制技术?
QSFP-DD封装优势
QSFP-DD的带宽最高可达QSFP+的十倍或QSFP28的四倍。QSFP-DD可插拔封装的电气接口采用8个通道,每通道速率高达25Gb/s(NRZ调制)或50Gb/s(PAM4调制),聚合提供高达200Gb/s或400Gb/s的解决方案。
QSFP-DD向后兼容QSFP+/QSFP28。使用QSFP-DD模块设计的系统向后兼容,支持现有的QSFP+/QSFP28模块,为终端用户和系统设计人员提供了灵活性。向后兼容性对于行业至关重要——由于ASIC设计用于支持多种接口速率,因此系统需要充分利用这一点。终端用户可以利用较新的ASIC和系统产品,降低端口成本,并能够插入各种当前可用的QSFP+/QSFP28模块,以支持其所需的媒介和传输距离,而无需单独的系统产品。大大降低了部署新设备的风险的同时,系统设计人员还可以利用已知技术和设计构建支持多种可插拔变体的通用产品。模块设计人员无需将其低速率设计移植到新的非向后兼容封装中,从而降低了总体成本。向后兼容性在器件规模化部署的时候能大量节省成本,所以非常重要。
QSFP-DD和QSFP+/QSFP28系统端口密度相同。但是,由于每个QSFP-DD端口可以容纳8个通道而不是4个通道,因此QSFP-DD将其支持的现有接口(如CAUI-4)的ASIC端口数量增加了一倍。
主板上QSFP-DD的机械接口比QSFP+/QSFP28稍微深一些,用来容纳额外的一排触点。QSFP-DD高度和宽度与QSFP尺寸相同,使系统设计人员能够为基于QSFP+/QSFP28或QSFP-DD的设计实现相同的系统端口计数密度。任何当前的QSFP+或QSFP28模块都可以插入QSFP-DD端口。
综上所述QSFP-DD对比QSFP+/QSFP28不仅仅是长度增加了少许,在保证端口密度不变的情况下还将带宽提高到后者的10倍/4倍,而且还向后兼容,这意味着客户跳过QSFP直接部署QSFP-DD系统都没有关系,减少了大量的设备成本。
PAM4技术优势
PAM4是PAM (Pulse Amplitude Modulation, 脉冲幅度调制) 调制技术的一种。
调制方式包括基于DSP的数字DAC实现方法和基于模拟的Combine方法。主流的模拟方式可通过两路NRZ信号进行相加操作,数字方式则是基于高速DAC的方式进行0/1/2/3电平的快速输出。
由于400G技术的要求,需要应用单通道56G或112G速率要求,但是56G/112G信号的通道损耗和反射引入代价太大,同时对通道串扰的容忍性极大降低,目前的NRZ技术很难突破单路56G传输速率。而PAM4技术克服了56G速率下传统NRZ调制的疲软能力,在不增加带宽的情况下将比特率速率翻倍。
如何为数据中心选择易飞扬400G光互连产品?
- 数据中心高密度200GBASE-SR4以太网,宜使用400G QSFP-DD SR8光模块或400G QSFP-DD有源光缆;
- 数据中心400G转200G以太网分支互连,可以使用400G QSFP-DD转200G QSFP56有源光缆;
- 数据中心400G转50G以太网分支互连,可以使用400G QSFP-DD转50G SFP56有源光缆。
