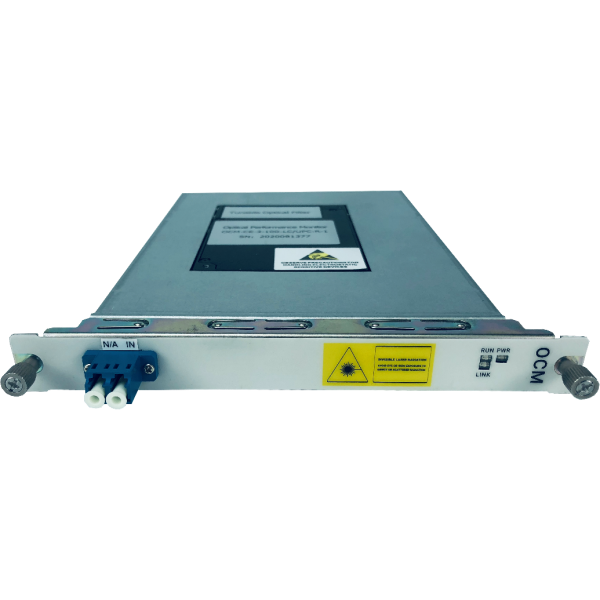

DWDM多通道监控板(OCM)

DWDM多通道监控板OCM多通道处理板在系统能够在线监测光信号的中心波长、功率值、信噪和光波数等。并将监测到的波长、功率值及光波数上报给主控板处理;它可以监控系统中路不同点的信道,使系统对告警和故障定位更为容易和方便。

描述

产品特性

  • OCM支持1/4/8通道信号的光谱分析
  • 完成信道监控,分析信道状态数据,产生加波和掉波告警
  • 完成对信道的光功率、中心波长、信噪比及波道数的监控和上报
  • 与主控板进行联系、接收主控板的控制指令
  • 利用光开光选择光路方向

产品参数

系统参数 技术指标
波长范围 1528~1568 nm
通道间隔 50Ghz
支持信号速率 100G bit/s
绝对波长精度 ±50pm
通道功率范围 -40 dBm – 10 dBm
绝对功率精度 ±0.8db
相对功率精度 1db
功率分辨率 0.1db
单波功率检测范围 -40 dBm – 10 dBm
功率检测精度 ±1.5 dBm
非相邻信道功率发散 10 dB
扫描时间 1000ms
检测光口数 1/4/8
尺寸和重量 177 (W)× 20(H)× 225(D)(mm), 小于0.5kg
环境条件 工作温度: -5℃到+55℃
工作湿度:≤95%(无冷凝)
存储温度: -40℃到+70℃
