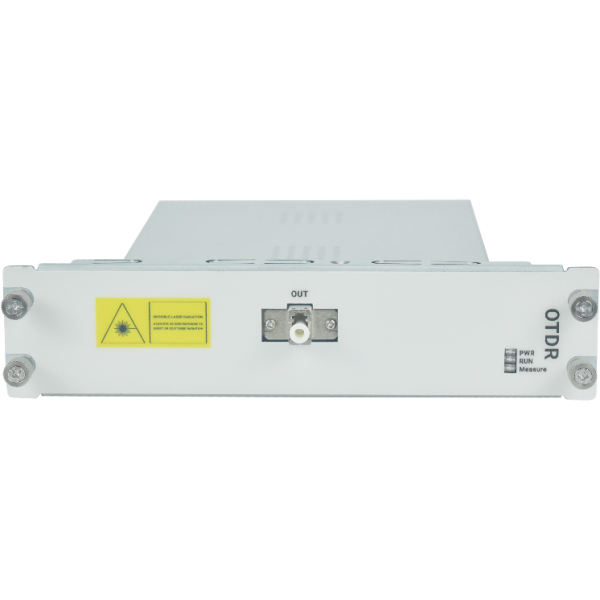

光纤监控板(OTDR)

OTDR光纤自动监控板用于光通信网络维护的监控系统,它利用光在光纤中传播时所产生的后向散射光来获取衰减的信息,可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等,是光缆施工、维护及监测中必不可少的工具。

描述

产品特性

  • 动态范围大
  • 事件盲区、衰减盲区低
  • 测试精度高
  • 毫秒级实时测试刷新速率
  • 基于以太网接口的数据快速传输
  • 通信光自动监测
  • 支持基于SNMP统一网管平台,网管方式CLI(telnet及console) 、Web、NetRiver(图形化界面)

产品参数

系统参数 技术指标
动态范围(SNR=1) at 25℃ 24-35dB(典型值,脉宽20μs)
动态范围(SNR=1) at -5℃ to 55℃ 22-33dB(典型值,脉宽20μs)
波长 1310 ±20nm 1550±20nm 1625±10nm
测试光纤 10μm/125μm 单模光纤(ITU-T G.652)
脉冲 3, 5, 10, 30, 50, 100, 275, 500, 1000, 5000, 10000, 20000ns
测试范围 0.5, 2.5, 5, 15, 40, 80, 120, 160, 200 km
事件盲区 ≤3m
衰减盲区 ≤15m
采样间隔 0.125 to 2m
采样点 128000
反射率设置范围 1.30000 to 1.80000
测试距离不确定性 ±(1+0.005%×距离+采样分辨率)
线性度 ±0.05 dB/dB
回损测试精度 ±2dB
自动测试 测试项目: 总损耗, 每个事件点的距离, 链接损耗, 回波损耗或者反射率
阈值: 链接损耗: 0.01到9.99 dB
反射率: -14 到-70 dB ; 末端: 1 到99 dB
事件点检测数量: 高达99个
自动设置: 距离范围, 脉冲, 平均计数
手动测试 测试项目: 传输距离,2分法, 链接损耗, 反射率
激光安全 IEC 60825-1:2007:CLASS 1
21 CFR 1040.10
电源 +12±1V, 最大1.5A
接口 以太网接口: 20pin转10/100M RJ45接口
串口: RS-232C: 115.2kbps (通过RS-232C接口设置IP地址)
尺寸和重量 148.4×85.4×22mm, 小于0.5kg
环境条件 工作温度: -5℃到+55℃
工作湿度:≤95%(无冷凝)
存储温度: -40℃到+70℃
EMC EN61326-1, EN61000-3-2
