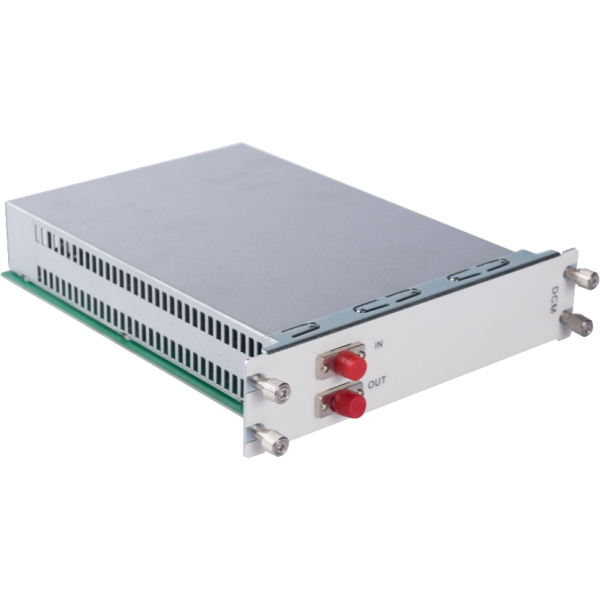

固定色散补偿(DCM)板卡

DCM固定色散补偿板是易飞扬通信研发用于高速长距通信系统中解决光纤色散问题而设计,针对现已铺设的标准单模光纤进行色散补偿的新型单模光纤。DCM具备斜率补偿功能,它能够为标准单模光纤在C波段内进行宽波段的色散斜率补偿,使系统残余色散得到优化。它基于成熟可靠的光纤工艺,可提升光传输系统的性能,在1550nm波长的色散范围可以达到-10至-2100ps/nm,并可提供中心波长和色散有特殊要求的产品。

描述

产品特性

  • 低插入损耗,低偏振模色散
  • DWDM系统宽波段色散补偿
  • 单模光纤C波段100%斜率补偿(标准值)
  • 性能指标通过Telcordia GR-2854-CORE
  • 可靠性通过Telcordia GR-2854-CORE
  • 可提供不同的包装样式、连接器类型和跳线长度

产品参数

系统参数 技术指标
色散补偿器@1545nm (Ps/nm) 20Km 40Km 60Km 80Km 100Km
-340±20 -670±20 -1000±20 -1340±20 -1680±20
相对色散@1545nm (Nm-1) 0.0036±20%(通用),0.0036±10%(高级)
插入损耗@1525-1565nm(dB) ≤3.2 ≤4.5 ≤6 ≤7.7 ≤9.3
偏振模色散(ps) ≤0.7 ≤0.8 ≤0.9 ≤1.0 ≤1.1
偏振模色散(典型)(ps) 0.2 0.3 0.4 0.5 0.6
偏振相关损耗(dB) ≤0.1
布里渊散射阈值(dBm) 最小值6
非线性系统(n2/Aeff) 最大值1.4*10-9
有效面积(Aeff) 最小值20
板卡尺寸 177 (W)× 40(H)× 225(D)(mm)
环境要求 工作温度 -10 ~ 70℃
存储温度 -40 ~ 80℃
相对湿度 5% ~ 95% 无凝结
安全与EMC 符合FCC、UL、CE、TUV、CSA标准

注:不同距离的色散补偿板卡的尺寸会不一样
