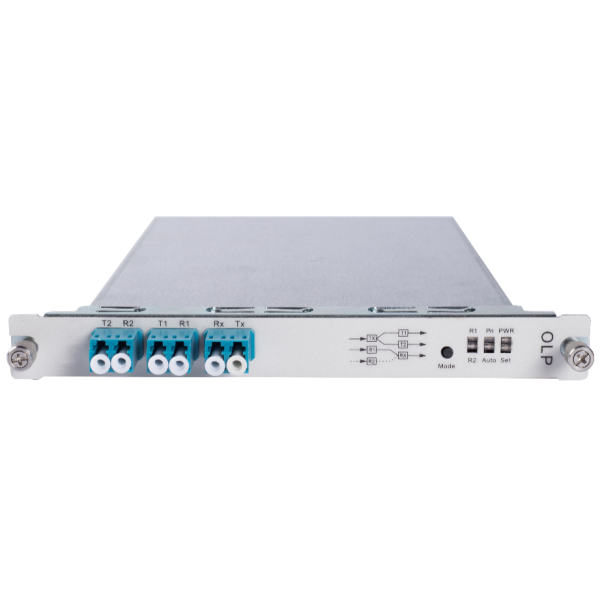

智能光线路保护(OLP)板卡

OLP光保护板是易飞扬通信研发用于光纤线路备份的保护系统,它采用了先进的光路自动切换模块是一种应用于光纤通信领域作主、备光路切换的光器件,能自动识别主、备系统光路信号状态,进行光路瞬时切换,从而能保障主用光缆发生全阻障碍时,保护系统运行正常,提高运营商的服务质量。OLP光线路保护板被广泛运用于各种干线的主备保护和各种不同光路切换的网络。它的优点在于光信号可以在光线路中被直接转化利用,体积小、经济安全,所以被运用于众多光传输领域。

描述

产品特性

  • 支持单模、多模的光线路保护
  • 支持双纤双向、单纤双向保护方式
  • 支持1+1(双发选收)、1:1(选发选收)保护方式
  • 具有较宽的光功率监测范围:-50dBm~+25dBm
  • 具有较短的光路保护切换时间:≤25ms
  • 支持基于SNMP统一网管平台,网管方式CLI(telnet及console) 、Web、NetRiver(图形化界面)
  • 支持本地和远程控制

产品参数

系统参数 技术指标
波长范围 1310±50nm和1550±50nm
监测光功率范围 Tx +25dBm~-50dBm
Rx +10dBm~-50dBm
插入损耗 1+1保护 发射端 ≤ 4.0dB
接收端 ≤ 1.5dB
1:1保护 ≤ 1.5dB
光功率测量精度 ≤0.5dB(+20dBm~-50dBm)
≤1.0dB(-40dBm~-50dBm)
光功率分辨率 ≤0.01dB
波长相关损耗 ≤0.25dB
偏振相关损耗 ≤0.1dB
切换时间 ≤20ms
回波损耗 ≥45dB
串拢 ≥55dB
网管方式 CLI、NetRiver、Web
板卡尺寸 177 (W)× 20(H)× 225(D)(mm)
环境要求 工作温度 -10℃ ~ 70℃
存储温度 -40℃ ~ 80℃
相对湿度 5% ~ 95% 无凝结
安全与EMC 符合FCC、UL、CE、TUV、CSA标准
功耗 <5W
